浮球式液位計工作原理

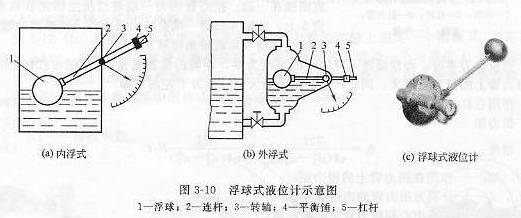

對于溫度、黏度較高，而壓力不太高的密閉容器內的液體介質的液位檢測時，一般可采用浮球式液位計，其檢測系統如圖3-10所示。檢測元件浮球1有銅或不銹鋼制成，同構連桿2與轉軸3相連，轉軸3的另一端與容器外側杠桿5相接，杠桿上加裝平衡錘4，從而組成了以轉軸3為支點的杠桿、角轉動系統，來進行其液位的檢測。系統一般要求，在浮球的一般浸入液體時，實現系統的力矩平衡。這是因為因為變化Δh所引起的浮力變化最大，浮球位置變化最靈敏，從而提高了儀表的靈敏度。

當液位升高或降低時，系統的力矩平衡將被破壞，因而浮球也要隨之升高或降低，直至達到新的平衡。若在轉軸3的外端掛以指針，如圖3-10a所示，便可從輸出的角位移中知道液位的高低。
浮球式液位計，可將其檢測元件浮球直接裝在容器內部（內浮球式），如圖3-10a所示。當容器直徑很小時，可根據聯通原理，在容器外側設置一浮球室與容器相連通（外浮球式），如圖3-10b所示。外浮球是結構，其特點是便于維修，但不適用于黏稠或易結晶、易凝固的液體的檢測；而內浮球式液位計則不受其影響。
由于浮球式液位計的結構與浮標式液位計的結構相比要復雜，需要用軸、軸套、填料密封等構件組成，這樣才能達到既保證密封又能將浮球的位移傳遞出去，因此在進行安裝、檢修時應充分考慮摩擦、潤滑以及介質對儀表各部件的腐蝕等問題，否則將會給測量造成很大的誤差。另外，應特別提出的是，浮球杠桿轉動軸等各部件的連接應該做到既牢固又靈活，以免日久天長，發生浮球脫落釀成嚴重事故。
在使用時應該經常檢查并清理浮球表面上的沉淀物或結晶的物質，當無法進行清理時，則需重新調其平衡錘的位置。對腐蝕性介質測量時必須注意檢查元件的防腐處理，并定期進行檢查，以保證必要的測量精度。
