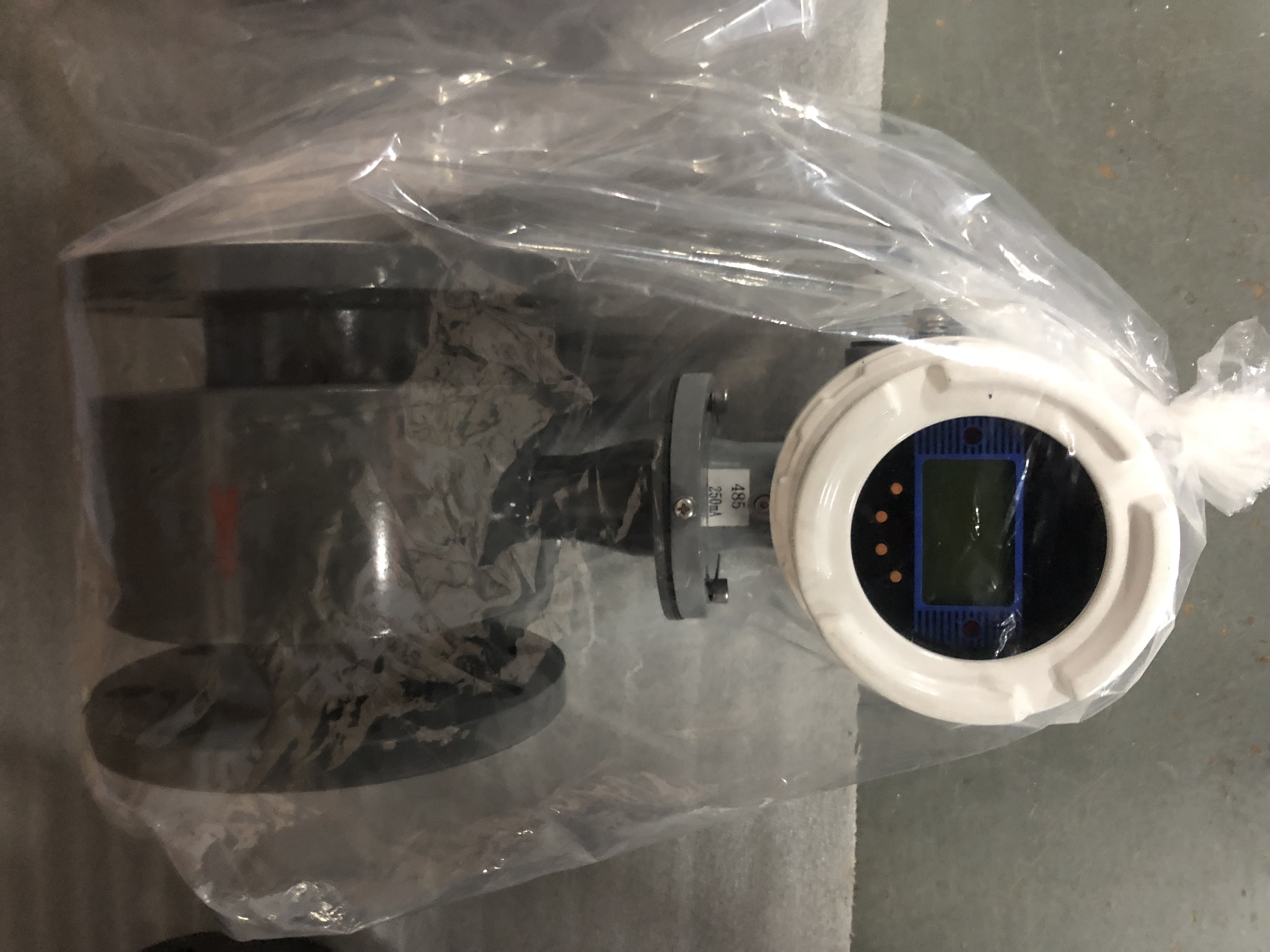

LKLD系列電磁流量計廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵等工業領域中，用來測量各種酸堿、泥漿、紙漿等導電液體介質的體積流量。其全中文電磁內核轉換器采用高速中央處理器。計算速度非?？?、精度高，測量性能可靠。電磁流量計的傳感器采用非均勻磁場的新技術及特殊的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕了重量，使流量計具有小型輕量化的特點。電磁流量計的測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。
一、產品特點：
?測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
?測量管內無阻礙流動部件，無壓損，直管段要求較低；
?系列公稱通徑DN15.5～DN3003。傳感器襯里和電極材料有多種選擇；
?轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1503：1；
?轉換器可與傳感器組成一體型或分離型；
?轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
?流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART協議；
?轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
二、主要技術數據：
整機和傳感器技術數據
|
執行標準 |
JB／T 9248—1999 |
||||
|
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||
|
最高流速 |
15m／s |
||||
|
精確度 |
DNl5～DN600 |
示值的：±0.35％(流速≥1m／s)；±3mm／s(流速<0.99m／s) |
|||
|
DN700—DN3000 |
示值的±0.53％(流速≥0.83m／S)；±4mm／s(流速<0.83m／S) |
||||
|
流體電導率 |
≥5uS／cm |
||||
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
|
環境溫度 |
傳感器 |
—25℃—十60℃ |
|||
|
轉換器及一體型 |
—10℃—十60℃ |
||||
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA |
||||
|
最高流體溫度 |
—體型 |
70℃ |
|||
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|||
|
聚氨酯襯里 |
80℃ |
||||
|
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||
|
聚全氟乙丙烯(F46) |
|||||
|
加網PFA |
|||||
|
信號電極和接地電極材料 |
不銹鋼0Crl38Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||
|
電極刮刀機構 |
DN300—DN3000 |
||||
|
連接法蘭材料 |
碳鋼 |
||||
|
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||
|
進口保護法蘭材料 |
DN65—DNl50 |
不銹鋼1Crl8Ni9Ti |
|||
|
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
||||
|
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||
|
其他傳感器、——體型流量計和分離型轉換器 |
IP65 |
||||
|
間距(分離型) |
轉換器距離傳感器一般不超過100m |
||||
轉換器技術數據
|
電源 |
交流 |
85—266V，45—405Hz |
|||||
|
直流 |
11—40V |
||||||
|
操作鍵和顯示 |
按鍵式 |
|
|||||
|
磁鍵式 |
|
||||||
|
內部積算器 |
正向總量、反向總量及差值總量。 |
||||||
|
輸出信號 |
單向模擬輸出 |
|
|||||
|
雙向模擬輸出 |
下限限制為?；?mA，其他同單向模擬輸出。 |
||||||
|
雙向脈沖輸出 |
|
||||||
|
雙路報警輸出 |
|
||||||
|
數字通訊 |
|
RS252，RS485，HART |
|||||
襯里的選擇
|
襯里材料 |
主要性能 |
最高介質溫度 |
適用范圍 |
|
|
—體型 |
分離型 |
|
||
|
聚四氟乙烯（F4) |
是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ (需特殊訂貨) |
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46) |
同F(xiàn)4，耐磨性、抗負壓能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs) |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
|
|
|
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ (需特殊訂貨) |
水、污水、弱磨損性的泥漿礦漿。 |
|
|
聚氨酯橡膠 |
1、耐磨性能極強。 2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
進口保護法蘭和接地法蘭(或接地環)的選擇
|
蘭種類 |
適 用 范 圍 |
|
接地法蘭(或接地環) |
適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
|
進口保護法蘭 |
當介質有強磨損性時選用。 |
電極的選擇
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
|
口徑mm |
流量范圍m³/h |
口徑mm |
流量范圍m³/h |
|
φ10
|
0.16~2.5
|
φ400
|
250～4000
|
|
φ15 |
0.4~6 |
φ500 |
400～6000 |
|
φ20 |
0.6～12 |
φ600 |
600～10000 |
|
φ25 |
1.0～16 |
φ700 |
800～12000 |
|
φ32
|
1.6~25
|
φ800
|
1000～16000
|
|
φ40 |
2.5～40 |
φ900 |
1200～20000 |
|
φ50 |
4.0～60 |
φ1000 |
1600～25000 |
|
φ65 |
6.0～120 |
φ1200 |
2500～30000 |
|
φ80 |
10～160 |
φ1400 |
3000～50000 |
|
φ100 |
16～250 |
φ1600 |
3000～60000 |
|
φ125
|
25~400
|
φ1800
|
5000～60000
|
|
φ150 |
40～600 |
φ2000 |
6000～100000 |
|
φ200 |
60～1000 |
φ2200 |
1367.78～136778.4 |
|
φ250 |
100～1600 |
φ2400 |
1627.78～162777.6 |
|
φ300 |
160～2500 |
φ2600 |
1910.38～191037.6 |
|
φ350 |
200～3000 |
|
|
四、LKLDE系列智能電磁流量計選型譜
|
型號 |
口徑 |
|
|||||||
|
LKLD |
15~2600 |
||||||||
|
|
|
代號 |
安裝形式 |
|
|||||
|
Y |
一體式 |
||||||||
|
F |
分體式 |
||||||||
|
|
代號 |
轉換器型號 |
|||||||
|
ZA |
圓形 |
||||||||
|
ZB |
方形 |
||||||||
|
|
代號 |
輸出信號 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
頻率 1KHz |
||||||||
|
Rs |
串行通訊（485） |
||||||||
|
C |
控制輸出 |
||||||||
|
|
代號 |
防爆要求 |
|||||||
|
N |
無防爆 |
||||||||
|
EX |
防爆（僅適用于分體式） |
||||||||
|
|
代號 |
介質溫度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃(僅適用于分體式） |
||||||||
|
|
代號 |
內襯材質 |
|||||||
|
NE |
氯丁橡膠（≤65℃） |
||||||||
|
PTFE |
聚四氟乙烯（≤189℃） |
||||||||
|
PVC |
聚氯乙烯（≤70℃） |
||||||||
|
|
代號 |
電極材質 |
|||||||
|
316L |
不銹鋼 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B(yǎng) |
||||||||
|
Ti |
鈦 |
||||||||
|
Ta |
鉭 |
||||||||
